开放式网上信号与系统虚拟实验室软件

本产品是针对各类大中专院校《信号与系统》实验课程配套开发的可在网上开展的虚拟实验室,软件由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台模拟真实实验中用到的器材和设备,提供与真实实验相似的实验环境;虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能,包括:实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验过程的指导、实验结果的批改、实验成绩统计查询等功能,为实验教学环境提供服务并开展应用。可满足高校和各类培训机构实验教学环节的需要,尤其适用于远程教学。

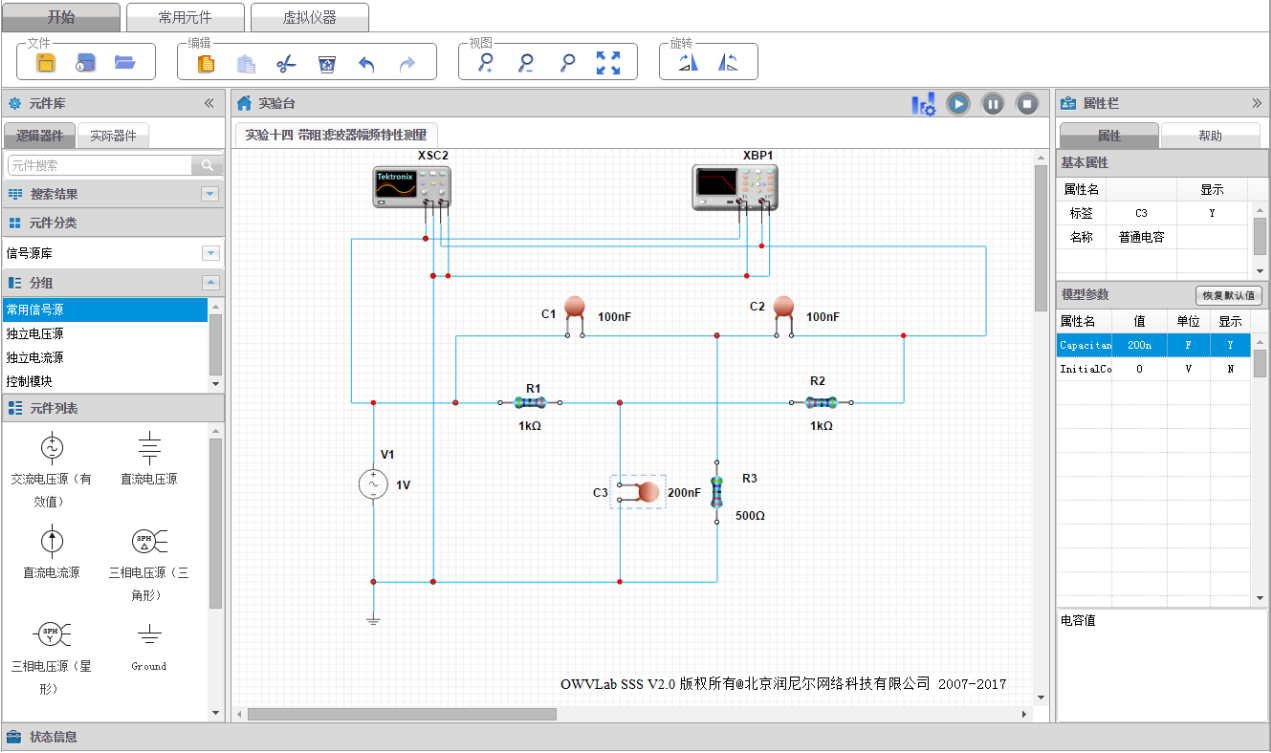

软件运行界面

1、实验台提供如下7大类216种器材模型。

•    信号源库:10种常用信号源、8种独立电压源、7种独立电流源与8种控制模块;

•    基本元件库:3种常见电容、普通电感与普通电阻;

•    二极管库:10个常用普通二极管、10个常用稳压二极管与5个常用型号整流桥;

•    晶体管库:10种NPN晶体管、10种PNP晶体管、9个常用N沟道增强型MOS管与9个常用P沟道增强型MOS管;

•    模拟集成元件库:10个常用运算放大器;

•    混合元件库:34个常用巴特沃斯低通滤波器、17个常用巴特沃斯带通滤波器、38个常用切比雪夫低通滤波器与7个切比雪夫带通滤波器;

•    虚拟仪器:双通道示波器、四通道示波器、八通道示波器、频谱分析仪、频率计、波特图分析仪、电压探针、直流电压表、交流电压表、直流电流表、交流电流表、胜利万用表VC9802A、固纬信号发生器AFG-2005、泰克示波器TBS1102、电流探头。

2、课程提供了27个典型实验案例:

1)    常用信号的分类与观察

2)    信号的基本运算单元——加法器

3)    信号的基本运算单元——减法器

4)    信号的基本运算单元——倍乘器

5)    信号的基本运算单元——反相器

6)    信号的基本运算单元——积分器

7)    信号的基本运算单元——微分器

8)    信号的分解

9)    信号的合成

10)    线性时不变系统

11)    低通滤波器幅频特性测量

12)    高通滤波器幅频特性测量

13)    带通滤波器幅频特性测量

14)    带阻滤波器幅频特性测量

15)    二阶串联谐振系统特性研究

16)    二阶并联谐振系统特性研究

17)    AM调制与解调

18)    DSB调制与解调

19)    FDM频分复用实验

20)    无失真传输系统

21)    信号的抽样与恢复

22)    一阶网络特性测量

23)    二阶网络特性测量

24)    模拟滤波器设计实验1——巴特沃斯滤波器

25)    模拟滤波器设计实验2——切比雪夫滤波器

26)    选频网络的设计实验

27)    反馈系统与系统频响特性测量实验

备注:除上述实验,用户也可以利用提供的器材模型自主添加典型实验。

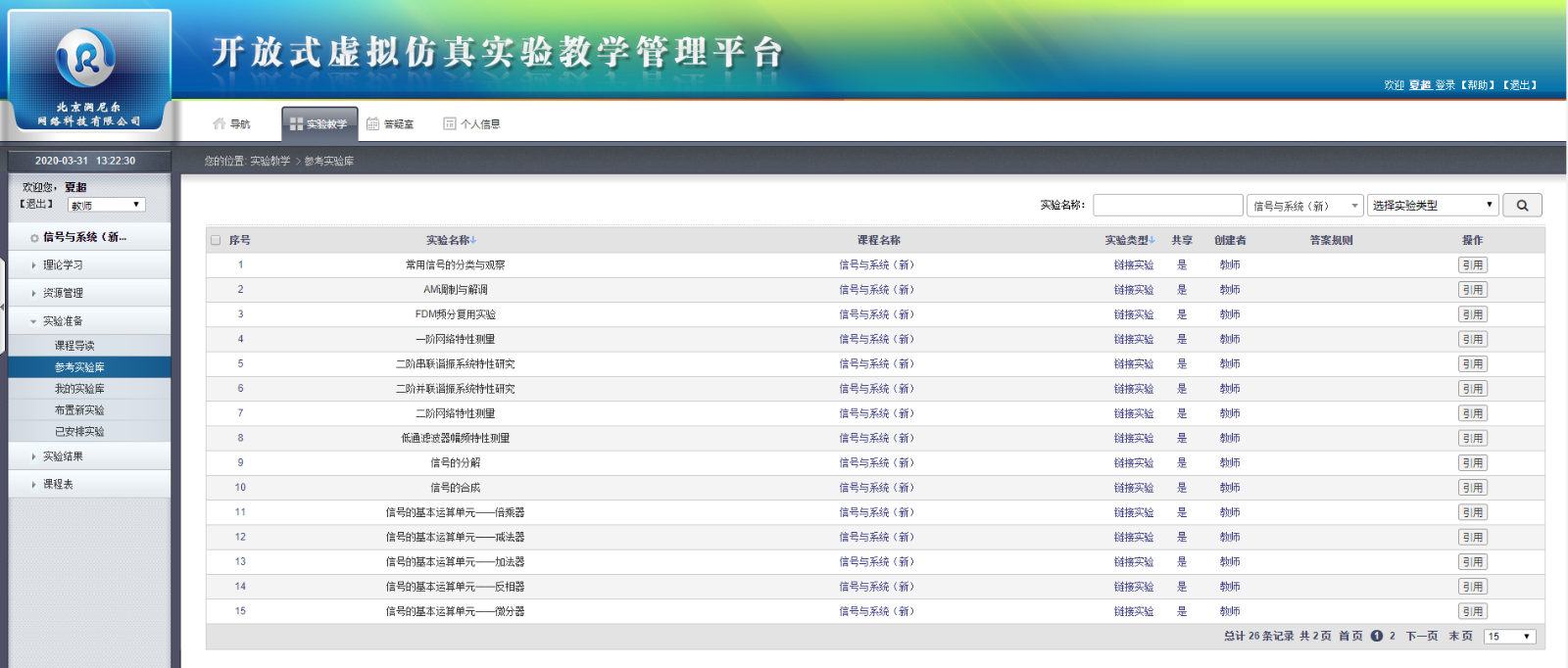

教师登陆后界面

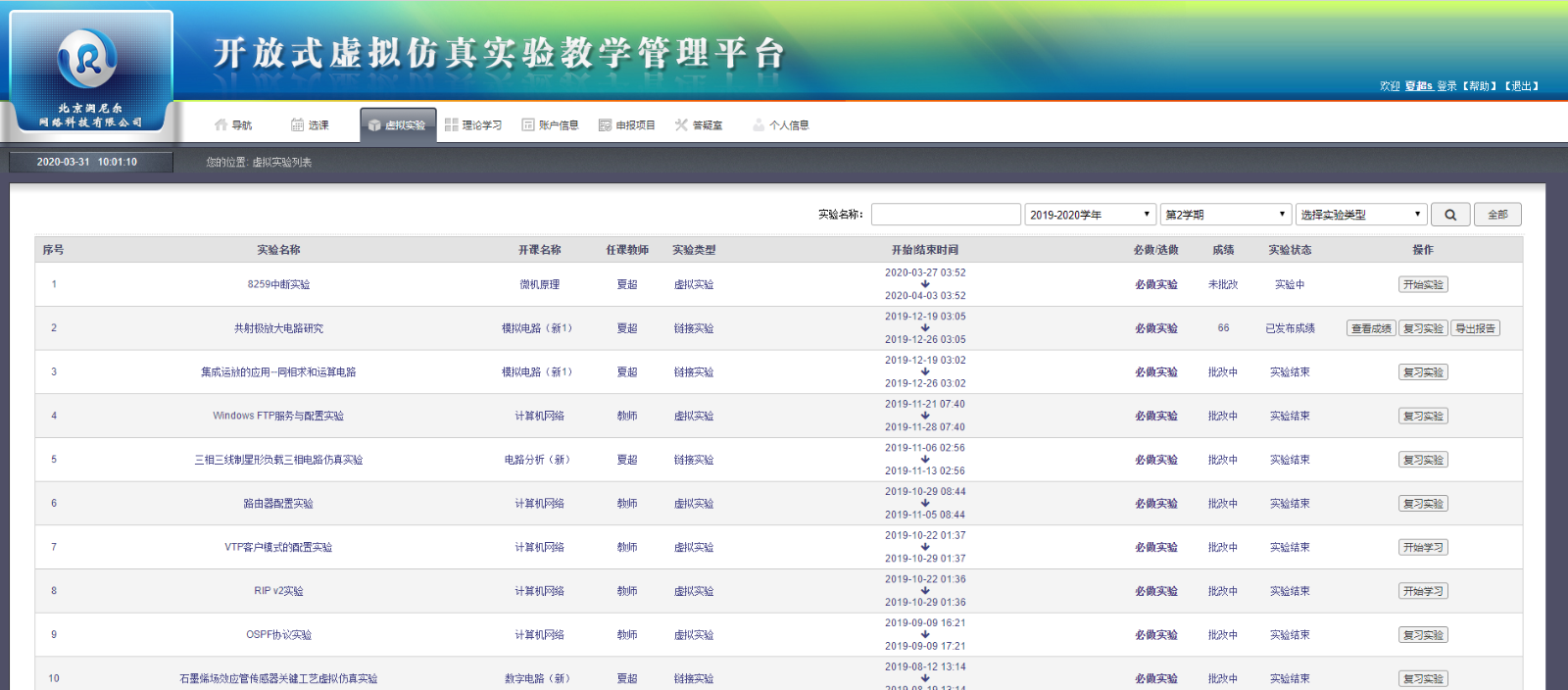

学生登陆后界面

系统服务器端用户分为学生、教师、教务管理员和系统管理员四种角色,不同角色拥有不同权限。

学生:选课、选择实验、开展实验、接受实验指导、在线提交实验报告、保存和提交实验结果、查询实验成绩和批语。

教师:典型实验库维护、发布实验、安排实验、批改实验报告、系统指导、统计并发布学生的实验成绩和批语。

教务管理员:课程计划、开课计划、选课日期设置、开课审核、开课查询。

系统管理员:用户管理、分组管理、角色管理、权限管理、系统维护等。

性能指标

支持同时在线用户数1万人以上,经过在多所学校的实训教学应用,系统运行稳定,不限终端用户数,完全能满足职业技能大赛训练或省赛预赛使用。

服务器运行环境

操作系统:Linux/Unix/WindowsServer

Web服务器:Tomcat6.0,JDK6.0

数据库:MySQL

客户端运行环境

操作系统:Win10/Win8/Win7;

相关信息

研制单位:北京邮电大学北京润尼尔网络科技有限公司

通讯地址:北京市海淀区北三环中路44号院文教产业园1号楼邮政编码:100876

TEL:400-888-3467

传真:62285118-610

Web:http://www.rainier.net.cnhttp://m.owvlab.net

E-mail:support@rainier.net.cn
