开放式网上电路分析虚拟实验室软件

本产品是针对各类大中专院校《电路分析》实验课程配套开发的可在网上开展实验的虚拟实验仿真平台。仿真平台模拟真实实验中用到的器材和设备,提供与真实实验相似的实验环境,强调将互动的可视化操作贯穿于整个实验过程,充分激发个人的创作灵感,使学生可以根据各自的创意去构思、验证各种个性化的设计方案,自主完成实验的全过程。

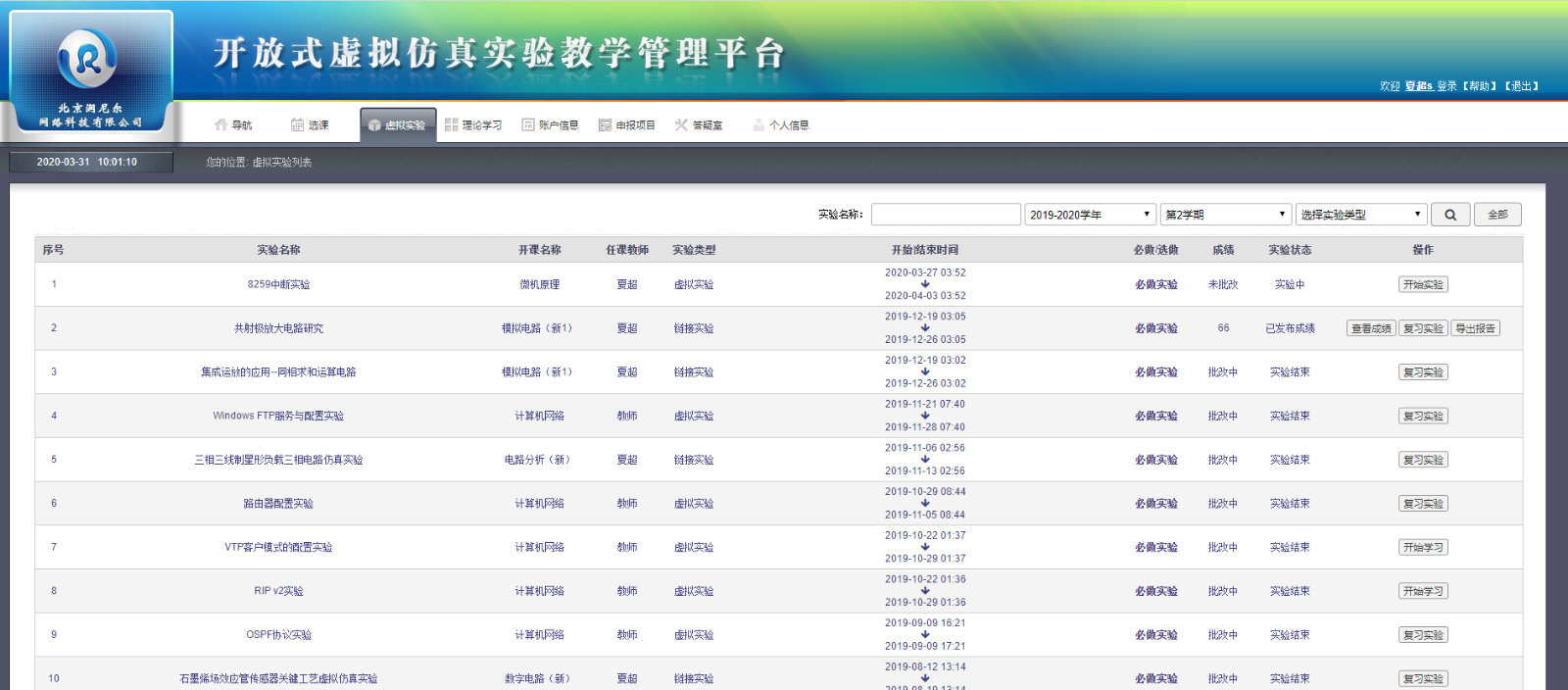

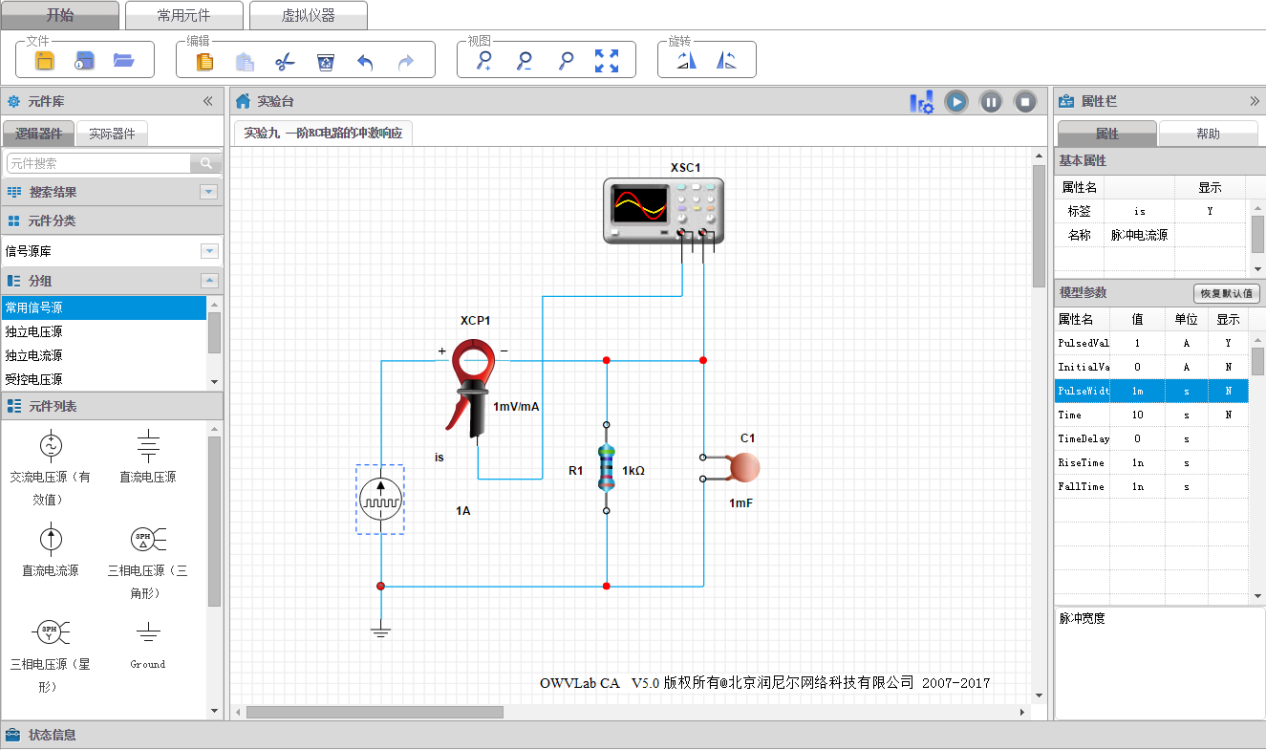

软件运行界面

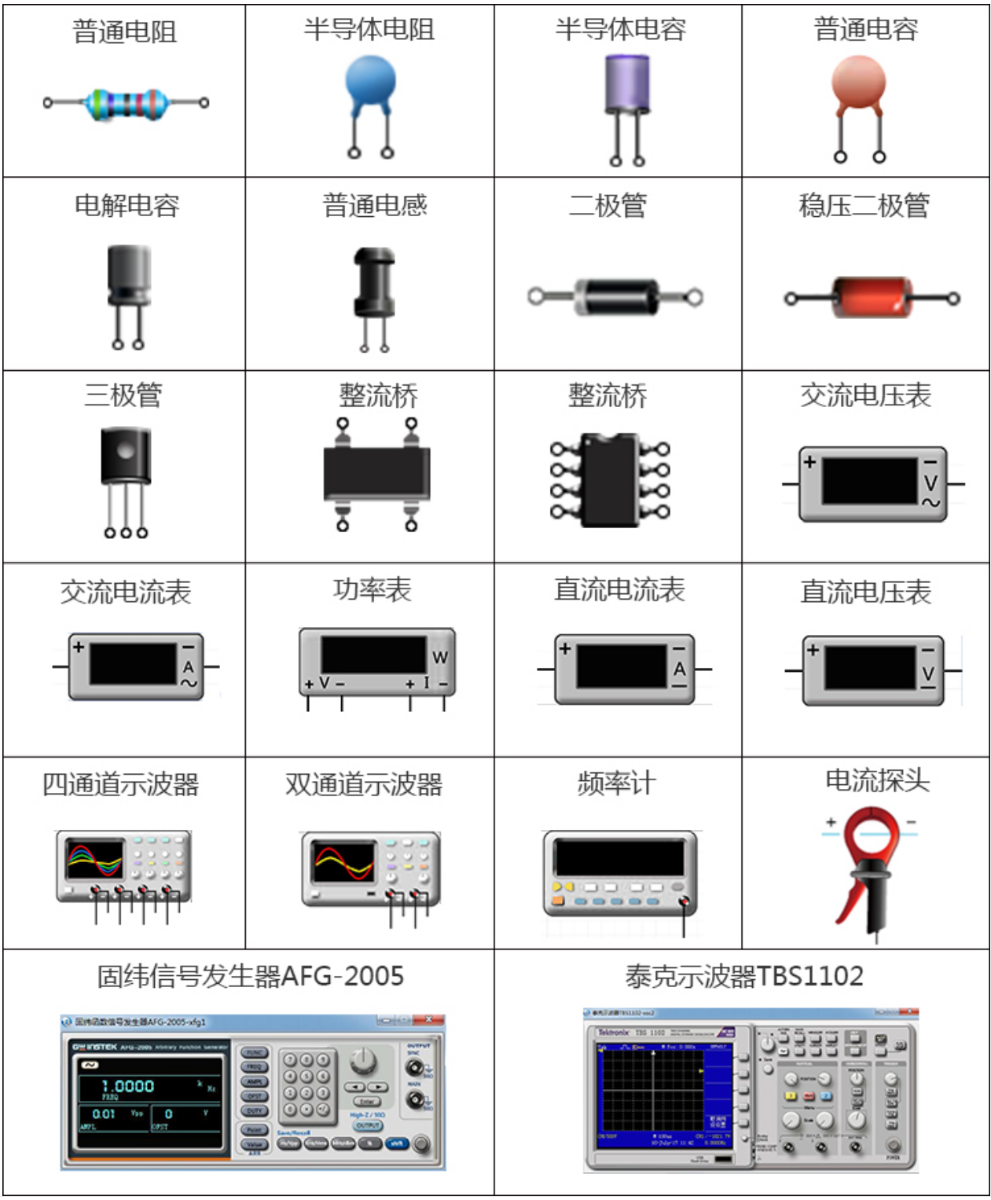

1.    实验器件汇总

《电路分析》课程提供了2类共163种器材模型,其中逻辑器件108个,实际器件55个,逻辑器件库中元件分类及分组的详细列表如下,实际器件库的元件分类与分组与逻辑器件库相同,不再赘述:

信号源库:提供6类信号源,包含34个元件

◆    常用信号源:10种常用信号源,分别为:交流电压源(有效值)、直流电压源、直流电流源、三相电压源(星形)、三相电压源(三角形)、Ground、VCC、VEE、VDD、VSS;

◆    独立电压源:8种独立电压源,分别为:交流电压源、时钟电压源、阶跃电压源、脉冲电压源、三角波电压源、FM电压源、AM电压源、指数电压源;

◆    独立电流源:7种独立电流源,分别为:交流电流源、时钟电流源、阶跃电流源、脉冲电流源、三角波电流源、FM电流源、指数电流源;

◆    受控电压源:2种受控电压源,分别为:压控电压源(VCVS)、流控电压源(CCVS);

◆    受控电流源:2种受控电流源,分别为:流控电流源(CCCS)、压控电流源(VCCS);

◆    控制模块:5种控制模块,分别为:乘法器、二输入加法器、三输入加法器、除法器、增益器;

基本元件库:提供5类基本元件,包含19个元件

◆    电阻:2种常见电阻,分别为:普通电阻、半导体电阻;

◆    电容:3种常见电容,分别为:普通电容、电解电容、半导体电容;

◆    电感:3种常用电感,分别为:普通电感、互感线圈(同名端)、互感线圈(异名端);

◆    开关:2种常用开关,分别为:压控开关、流控开关;

◆    变压器:9种常用变压器,分别为:理想变压器、TS_2_TO_1、TS_5_TO_1、TS_10_TO_1、TS_13_TO_2、TS_13_TO_4、TS_25_TO_1、TS_25_TO_2、TS_100_TO_1;

二极管库:提供3类基本元件,包含25个元件

◆    普通二极管:10个常用普通二极管,其中包含1个虚拟二极管,可供用户进行参数设置,另外提供9个常见型号普通二极管,分别为:1N4097、1N4728A、1N4001、1N4001GP、1BH62、1DH62、1GH62、1JH62、1LH62;

◆    稳压二极管:10个常用稳压二极管,其中包含1个虚拟稳压二极管,可供用户进行参数设置,另外提供9个常用型号稳压二极管,分别为:1N4097、1N4728A、1N4370A、1N4371A、1N4372A、1N4461、1N4462、1N4463、1N4464;

◆    整流桥:5个常用型号整流桥,分别为:1B4B42、1G4B42、1J4B42、3N246、3N247;
晶体管库:提供2类晶体管,共25个元件

◆    NPN晶体管:15个常用NPN晶体管,其中包含1个虚拟NPN晶体管,可供用户进行参数设置,另外提供14个常用型号NPN晶体管,分别为:2N1711、2N2102、2N2218、2N2218A、2N2219、2N2219A、2N2221、2N2221A、2N2222、2N2222A、2N2369、2N2923、2N2924、2N2925;

◆    PNP晶体管:10个常用PNP晶体管,其中包含1个虚拟PNP晶体管,可供用户进行参数设置,另外提供9个常用型号PNP晶体管,分别为:2N1132A、2N2904、2N2904A、2N2905、2N2905A、2N2906、2N3244、2N3250、2N3702;

模拟集成元件库:提供1类集成器件,共5个元件

◆    运算放大器:5个常用运算放大器,其中包含1个三端虚拟放大器和1个五端虚拟放大器,用户可根据需要分别进行参数设置,另外提供3个常见型号的运算放大器,分别为:741、UA741CD、OP37AJ。

2.    虚拟仪器汇总

提供14款虚拟仪器,分别为泰克示波器TBS1102、固纬信号发生器AFG-2005、双通道示波器、四通道示波器、频率计、电压探针、差分电压探针、胜利万用表VC9802A、直流电压表、直流电流表、交流电压表、交流电流表、电流探头、功率表。

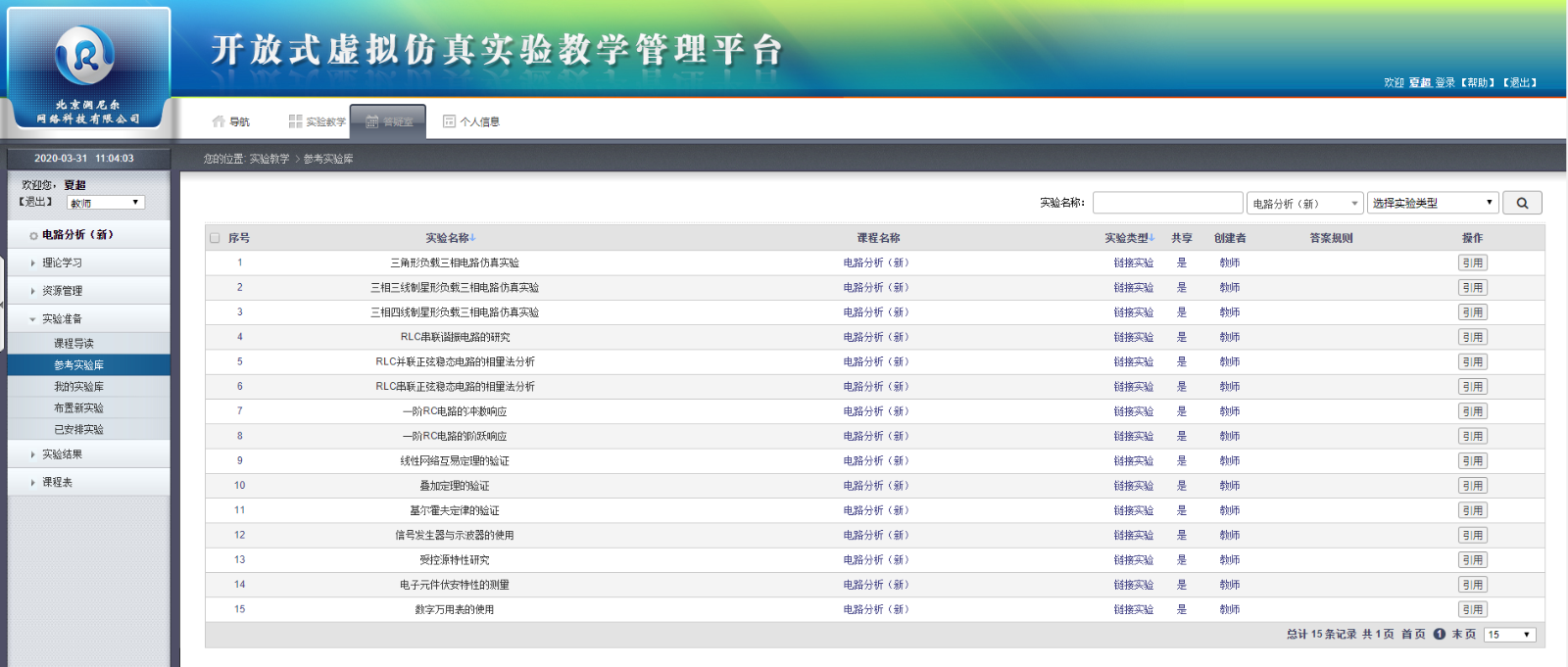

3.    实验列表

课程提供了16个典型实验案例:

1)    数字万用表的使用

2)    信号发生器与示波器的使用

3)    电子元件伏安特性的测量

4)    受控源特性研究

5)    基尔霍夫定律定理的验证

6)    叠加定理的验证

7)    线性网络互易定理的验证

8)    一阶RC电路的阶跃响应

9)    一阶RC电路的冲激响应

10)    RLC串联正弦稳态电路的相量法分析

11)    RLC并联正弦稳态电路的相量法分析

12)    RLC串联谐振电路的研究

13)    RLC并联谐振电路的研究

14)    三相四线制星形负载三相电路仿真实验

15)    三相三线制星形负载三相电路仿真实验

16)    三角形负载三相电路仿真实验

备注:除上述实验,用户也可以利用提供的器材模型自主添加典型实验。
