本产品是针对大学专科、本科《数字电路》实验课程配套开发的可在网上开展的虚拟实验室，软件由课程实验仿真平台和虚拟实验教学管理系统两部分组成。仿真平台模拟真实实验中用到的器材和设备，提供与真实实验相似的实验环境；虚拟实验教学管理系统提供全方位的虚拟实验教学辅助功能，包括：实验前的预习、实验的开课管理、典型实验库的维护、实验教学安排、实验过程的指导、实验结果的批改、实验成绩统计查询等功能，为实验教学环境提供服务并开展应用。可满足高校和各类培训机构实验教学环节的需要，尤其适用于远程教学。

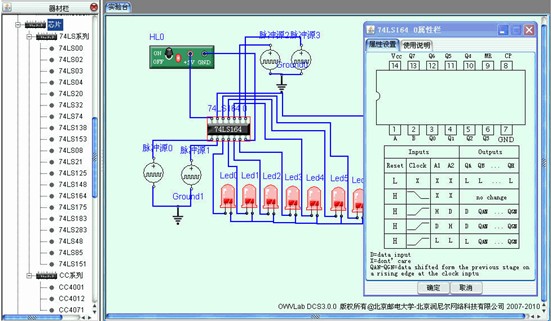

课程实验仿真平台提供如下八大类132种实验器材模型:
电阻：57种常用阻值的电阻、1个可自定义阻值的电阻和1个滑动变阻器
电容：9种常用电容值的电容和1个可自定义电容值的电容
电感：2种常用电感值的电感和1个可自定义电感值的电感
二极管：6种一般二极管、2种稳压管、发光二极管和数码显示管
仪器仪表：数字直流电流表、数字直流电压表、数字交流电流表、数字交流电压表、直流毫安表、万用表、信号发生器、示波器、多宗示波器、直流稳压电源、功率计、脉冲笔、脉冲信号源、高低电平端
芯片：CC4001、CC4012、CC4071、74LS00、74LS03、74LS04、74LS08、74LS20、74LS21、74LS32、74LS48、74LS74、74LS85、74LS86、74LS90、74LS112、74LS125、74LS138、74LS148、74LS151、74LS153、74LS160、74LS161、74LS164、74LS169、74LS175、74LS183、74LS192、74LS194、74LS244、74LS283、74LS373
开关：单刀单掷开关、单刀双掷开关
其它：连通板、电位器
使用现有器材模型系统提出如下典型实验的训练：
1. TTL集成逻辑门的性能参数的测试 11. 触发器的基本逻辑功能
2. TTL OC逻辑门和三态门的应用测试 12. 由JK触发器构成计数器
3. CMOS集成逻辑 13. 由D触发器构成的扭环计数器
4. 基本逻辑运算及其电路实现 14. 异步计数器
5. 小规模组合逻辑电路实验 15. 中规模时序集成电路—计数器的应用1
(1)：多数表决电路
6. 小规模组合逻辑电路实验 16. 中规模时序集成电路—计数器的应用2
(2)：水位显示控制电路
7. 中规模组合逻辑电路实验 17. 中规模时序集成电路—计数器的级联
(1)：比较器及其应用
8. 中规模组合逻辑电路实验 18. 中规模时序集成电路—移位寄存器的应用
(2)：译码器及其应用
9. 中规模组合逻辑电路实验 19. 序列信号发生器的设计
(3)：选择器及其应用
10. 中规模组合逻辑电路实验 20. 脉冲分配器的设计
(4)：加法器及其应用
备注：除上述实验，用户也可以利用提供的器材模型自主添加典型实验。
系统用户分为学生、教师、教务管理员和系统管理员四种角色，不同角色拥有不同权限。
学生：选课、选择实验、开展实验、接受实验指导、在线提交实验报告、保存和提交实验结果、查询实验成绩和批语。
教师：典型实验库维护、发布实验、安排实验、批改实验报告、自动批改、智能指导、统计并发布学生的实验成绩和批语。
教务管理员：课程计划、开课计划、选课日期设置、开课审核、开课查询。
系统管理员：用户管理、分组管理、角色管理、权限管理、系统维护等。

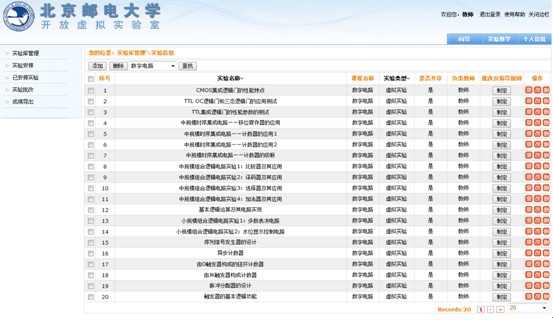

教师登陆后界面：
学生登陆后界面：
性能指标
单台普通服务器支持10000个以上注册用户使用，500个并发用户，经过在多所大学的实验教学应用，系统运行稳定，完全能满足实验教学需要。
服务器运行环境
操作系统：Windows Server ，Linux/Unix Server
Web服务器：Tomcat6.0，JDK6.0
数据库：MySQL
客户端运行环境
操作系统： All Windows系列，Linux/Unix等
相关信息
研制单位：北京邮电大学 北京润尼尔网络科技有限公司
通讯地址：北京市西城区新街口外大街28号 邮政编码：100088
TEL：010-82051526 010-82056424
Web：http://www.rainier.net.cn http://www.owvlab.net
E-mail：support@rainier.net.cn
